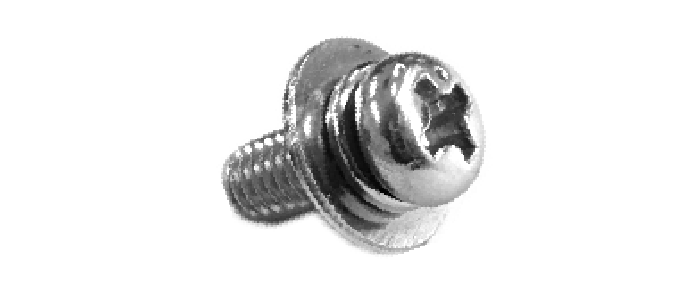

ゼロロック®（薄板用座金組込ねじ）

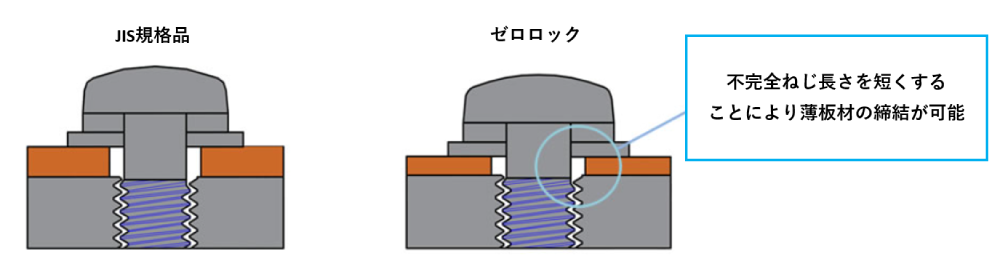

ゼロロックとは不完全ねじ長さを管理した座金組込ねじで
不完全ねじ長さを短くすることで、薄い板材への締結を可能にしています。
| 呼び径 項目 | M3 | M4 | M5 |
|---|---|---|---|
| ピッチ | 0.5 | 0.7 | 0.8 |
| 不完全ねじ長さ | 1.7以下 | 2.6以下 | 3.2以下 |
| 有効板厚 | 0.5 | 0.8 | 1.1 |
（mm）
ゼロロックとJIS規格品の比較
板厚1.5mm
- ゼロロックM4
- JIS規格品の座金組込ねじM4
板厚1.5mmであれば、JIS規格品の座金組込ねじであっても隙間なく締め付けることができます。
板厚0.8mm
- ゼロロックM4
-
完全密着
- JIS規格品の座金組込ねじＭ４
-
隙間が発生
JIS規格品の座金組込ねじは、締めきれませんでした。
これに対してゼロロックは隙間なく完全着座し、締め付けることができました。
在庫サイズ
材質：XM7
| 呼び径 L寸（mm） | M3 P=3 | M4 P=3 | M5 P=3 |
|---|---|---|---|
| 6 | 〇 | ||
| 8 | 〇 | 〇 | |
| 10 | 〇 | 〇 | 〇 |
| 12 | 〇 | 〇 | 〇 |
| 16 | 〇 | 〇 |
在庫サイズは小箱単位での発送が可能です。
※上記以外のサイズは別途お問い合わせください。
